STEP 01
연결 부위는 산과 산을 정확히 겹치고, 전용 방수캡과 피스(75mm 육각머리)를 사용해 반드시 산 위에 시공합니다. 평면(골) 시공은 하지 않습니다.
TECH DATA
기술 자료실
INSTALLATION GUIDE
시공 가이드 및 매뉴얼
합성수지 지붕재 시공 시 주요 확인 사항입니다. 주의 사항을 지키지 않으면 하자가 발생할 수 있습니다.
STEP 02

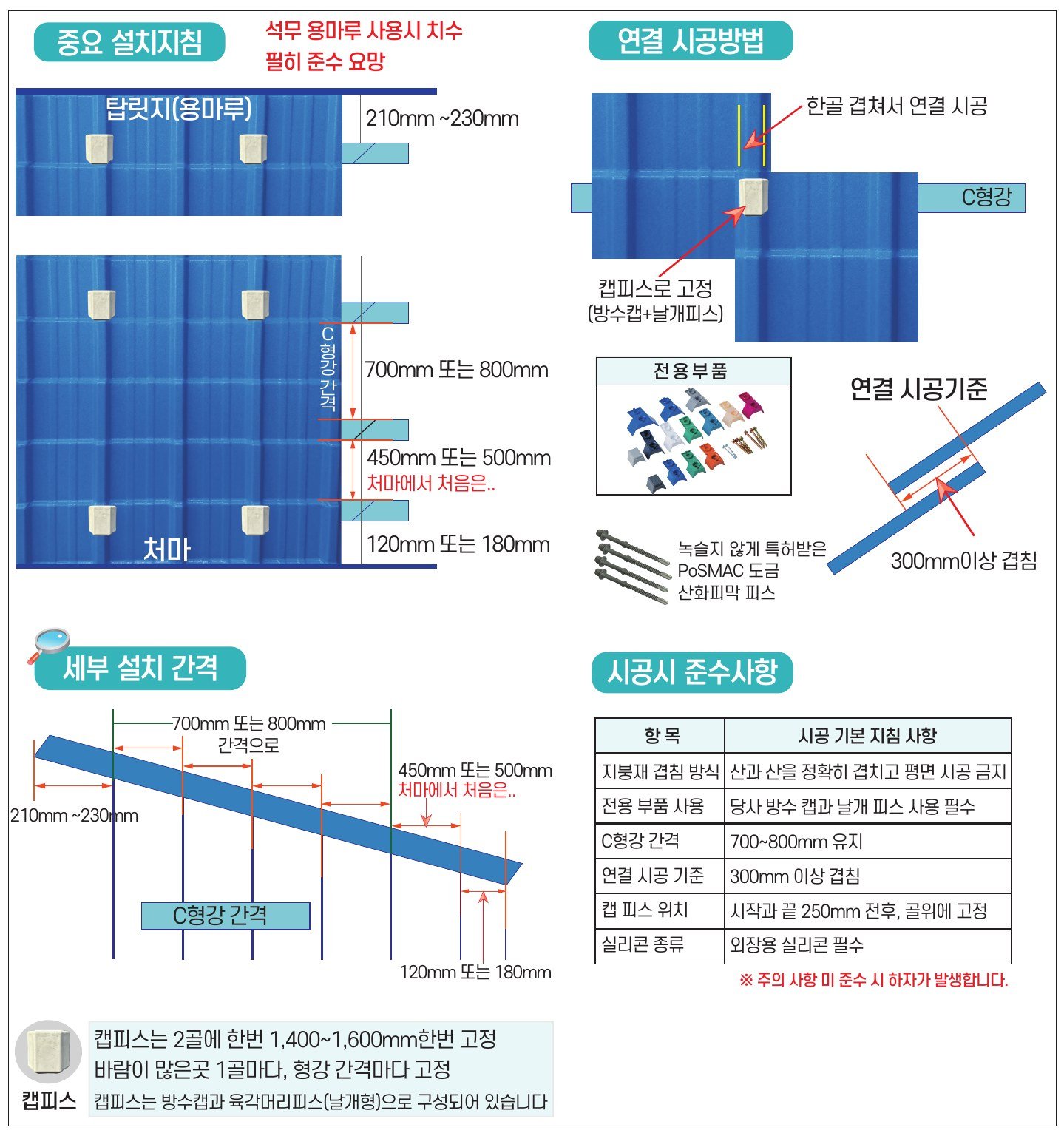

C형강 간격은 700~800mm를 유지합니다. 처마 쪽 첫 C형강은 처마에서 450mm 또는 500mm, 처마 돌출은 120mm 또는 180mm로 합니다.
STEP 03
석무 용마루를 사용할 때는 용마루(탑릿지) 쪽 간격 210~230mm를 반드시 지킵니다.
STEP 04
캡피스(방수캡+날개피스)는 2골마다 1,400~1,600mm 간격으로 고정합니다. 바람이 많은 곳은 1골마다, 형강 간격마다 고정하고, 시작과 끝은 250mm 전후 골 위에 고정합니다.
STEP 05
전용캡과 피스를 사용해 외장용 실리콘으로 마감한 뒤 캡과 뚜껑을 닫습니다. 피스 구멍은 수축·팽창을 고려해 피스 두께보다 2~3mm 크게 가공합니다.
STEP 06
제품 절단은 핸드그라인더로 필요한 만큼만 합니다. 길이 방향으로 절단해 연결할 때 카탈로그에서는 연결 부위를 20cm 이상 겹치도록 안내합니다.
